Tubo hin pag-drill

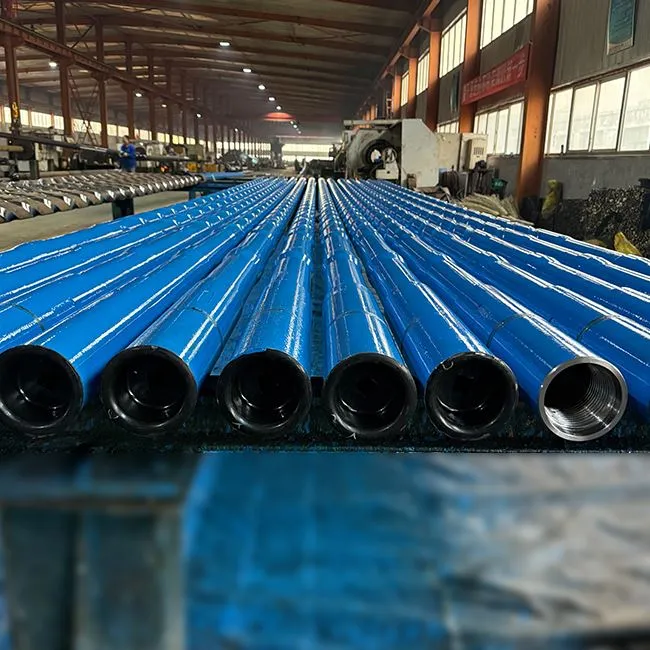

Tubo hin pag-drillamo an usa ka asero nga drill nga higot nga tubo nga may mga upset nga mga katapusan ngan mga welded nga himan nga mga lutahan, nga ginhimo ngan gin-inspeksyon ngadto ha API Spec 5DP salit an pagpalit makakandado han pagkarawat, pagsubay, ngan paghimo -up pagkakasaligan antes umabot an tubo ha rig.

Sugad nga taghimo hin tubo hin pag-drill, an Octal Pipe nagtututok ha mga punto han makontrol nga kapakyasan -himan nga lutahan nga pag-welding, integridad han hilo, ngan pagpadara -mga rekord han lebel-tungod kay kadam-an nga mga paglangan han rig nagtitikang ha koneksyon, diri ha lawas han tubo nga may d5. mga lawas sa tubo, API Spec 7-1 alang sa mga elemento sa punoan sa pag-ipit, ug API Spec 7-2 alang sa mga koneksyon sa mga lutahan sa himan. Ginsisiguro hini an mekanikal nga kusog, katukma han sukol, ngan pagbalyoay ha internasyonal nga mga garamiton ha pag-drill.

Ha tinuod nga mga termino han pagpalit, an mga problema ha tubo han pag-drill kasagaran diri nagtitikang ha ubos han buho-nagtitikang hira ha .diri klaro nga PSL / grado nga sakop, diri magkatugbang nga mga koneksyon / mga lutahan han himan, ngan kulang nga mga rekord han pag-usisa .nga mahinay an pagsulod nga mga tseke ngan maghimo hin mga paglangan ha ligid han rig -. Octal mga suplay API 5DP tubo nga pagbuho nga usa ka .pagkarawat-andam nga putos: klaro nga mga input han RFQ (gamit an API RP 7G komo usa nga reperensya ha pagpili), gintagan hin kahulogan nga sakop han pag-usisa, ngan usa nga dokumento nga putos nga nag-iiban han pagtrabaho utro ngan pag-argumento ha urhi.

An mga tubo han pag-drill amo an pagtrabaho nga higot nga nagdudugtong han sistema han pagtuyok ha bawbaw ngadto han bit ngan han katitirok han buho ha ubos (BHA). Ha normal nga pag-drill, nagbubuhat ito hin tulo nga buruhaton ha pariho nga panahon. Una, ini nagpapadara hin pagtuyok nga torko ngan RPM tikang ha igbaw nga pagmaneho o pagtuyok nga lamesa pinaagi han himan-mga koneksyon han lutahan ha pagbirik han bit. Ikaduha, nagdadara ini hin axial nga karga (bug-aton-ha-bit) ngan pagduko samtang nagbabag-o an agianan han buho ngan an higot nakikigsumpayan ha buho. Ikatulo, nagios ito sugad nga aragian han presyon para ha likido ha pagbuho: an lapok ginbobomba tipaubos ha tubo han pagbuho ngadto ha mga buho han bit, katapos nabalik tipaigbaw ha annulus basi magdara hin mga ginunting, makontrol an presyon, magpatugnaw han bit, ngan magpabilin nga marig-on an buho.

Tungod kay an palibot han ubos nga buho diri marig-on - nga kahimtang, an higot han pag-drill pirme nabubuksas ha dinamiko nga mga baton nga nagpapakita ha ladawan: axial nga pag-uyog ngan pag-uyog (bit nga pag-uyog), pag-uyog ha ligid ngan epekto (pagduko ngan pagkontak ha bungbong), ngan pag-uyog han pag-ipit. An pag-uyog han pag-ipit mahimo mag-uswag ngadto ha stick–slip, diin an bit madaliay nga naghihinay o naundang samtang an pagtuyok han bawbaw nagpapadayon, katapos nagpapagawas hin tigda-nga naghimo hin hitaas nga pungkay nga torko ngan nagpapadagmit han kakapoy ha mga koneksyon ngan mga sona han pagbalhin. An pag-ilig han bit in usa nga kawaray-kasarigan ha ligid kun diin an bit / BHA in nag-uuna ha palibot han sentro nga linya han buho; unahan ngan atras nga tuyok naghuhulagway hin iba-iba nga pagtuyok / pakigsumpayan nga mga sumbanan ngan mahimo magmaneho hin madagmit nga pagsul-ot han cutter ngan kadaot han koneksyon. Amo ini an hinungdan nga an pagpili ngan pag-usisa han tubo han pag-drill in ginduduso han integridad han koneksyon, pagkapareho han sukol, ngan pagsubay, diri la han OD ngan kadakmol han bungbong.

Gintukod han usa nga parahimo hin tubo hin pag-drill ngadto ha API Spec 5DP salit an pagpalit makakandado han pagkarawat, kapaso ngadto ha pagsubay han pag-usa, ngan paghimo hin pagkakasaligan antes umabot an tubo ha rig.

Mga Sukol han Tubo han Pag-drill

API 5DP Drill Tubo nga Ispesipikasyon (Mga Grado, Size, Koneksyon)

• Grado nga pagpili: Ipahiuyon an E75/X95/G105/S135 ha ginlalaoman nga torque, tensyon, ngan programa han kahilarom han pag-drill.
• Maaslom / nakakadunot nga mga atabay: Estado nga CO2 / H2S nga hilig salit an mga kapilian ha pagpanalipod ngan an sakop han pag-usisa mahimo makalinya (kun igintudlok).
• Pagkontrol han peligro han koneksyon: Pilia an klase han lutahan han himan ngan paghimo hin praktis basi maibanan an pag-ul-ol ngan kadaot ha abaga.
• Pagkarawat hin katin-awan: Kinahanglan hin gin-usa nga -lebel nga pagkilala + listahan han pag-impake para hin madagmit nga pag-ihap ngan pagkarawat han bungsaran.

An Octal Tubo nasunod hin istrikto ngan masusubay nga pagkasunod-sunod han paghimo basi masiguro an mekanikal nga integridad ngan pag-ato ha kakapoy:

1. Paghimo hin Asero & Pagligid hin Tubo .

• Mga tubo nga asero nga waray tahi nga alloy (35CrMo, 40Cr, 4137H, 4145H) nga may kontrolado nga kemikal.
• An padayon nga paghulog ngan pagtusok nagsisiguro hin pariho nga istraktura han lugas.

2. Nakakapasubo .

• An mga tumoy han tubo ginpapaso ngan ginhimo ngadto ha mga porma han Sulod nga Kasubo (IU), Gawas nga Kasubo (EU), o Sulod - Gawas nga Kasubo (IEU).
• An pag-ubo nagpapadamo han krus -seksyonal nga lugar para han himan nga lutahan nga pag-welding, pagpauswag han kusog han koneksyon.

3. Pagtambal han Kainit .

• An pagparong & pag-ipit in naghahatag han ginkikinahanglan nga ani / kusog han pag-ipit (pananglitan, S135 Mas dako o katumbas ha 135,000 psi).
• Kontrolado nga mga siklo han hudno nagsisiguro hin pariho nga katig-a ha bug-os nga kahilaba han tubo.

4. Pag-abri nga Pagsulda .

• Katukma nga pag-abri -pag-welding nagdudugtong han mga lutahan han himan ngadto han nasusubo nga lawas han tubo.
• Weld nga sona nag-agi hin espesyal nga pagpaso nga pagtambal basi makab-ot an waray dugtong nga pagbugkos han metal.

5. Pagmakina & Pag-hilo

• API 7-2 mga hilo (NC, KUN, REG, FH) nga giputol uban sa CNC katukma.
• An pag-aplay hin pospeto ngan pag-aplikar hin tumbaga basi maibanan an pag-abat.

6. Pagtig-a & Pagpanalipod sa Nawong

• Fe- nga nakabase, Cr - carbide, o Nb alloy hardband nagpahilawig sa pagsul-ot sa pagbatok.
• Kataposan nga pagputos nga may mga parapugong han kalawang para han proteksyon ha pagdara / pagtipig.

• Mga Sumbanan nga Koneksyon:API NC, KUN, FH, REG
• Mga Premium nga Koneksyon:XT TM, HT TM, doble - mga hilo sa abaga (para sa torque & pagbatok sa kakapoy)
• Pagtig-a:Pagsul-ot-mga sapaw han panalipod nga igin-aplikar ha mga lutahan han garamiton, nga nag-iiban han kaagsob han pagliwan han salog han rig.
• Mga Pagtambal ha Nawong:Pagplatar hin tumbaga, pag-phosphate, mga taklap nga kontra -galling.

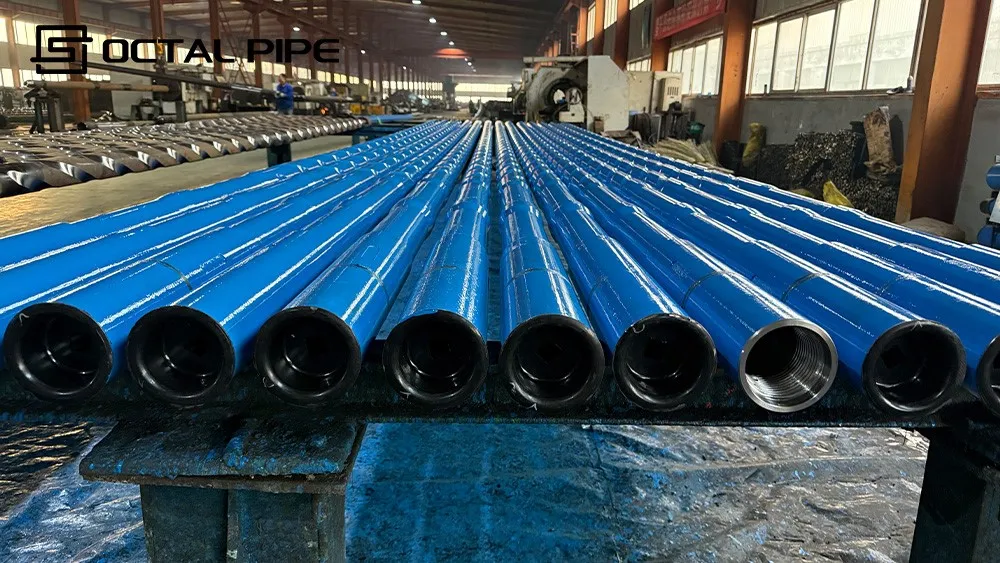

Mga koneksyon sa mga tubo sa pag-drill sa API 5DP ug mga lutahan sa himan .magdesisyon kun an imo higot naghihimo hin hapsay ha rig-o nahimo nga pagtrabaho utro ngan oras han paghulat. Kadam-an nga "mga problema ha lugar" tikang ha usa han tulo nga mga gap ha pamalit: ansayop nga pagtawag han koneksyon, mga sukol han lutahan han garamiton nga diri katugbang han mga garamiton ha pag-asikaso, o .kulang nga pamatuod han pagkontrol han hilo.

Ano an igbubutang ha PO (para makasuplay ini han Octal komo usa nga sistema nga gintupong):

• Klase han koneksyon:NC / KUN / REG / FH (o imong eksakto nga armada nga sumbanan)
• Plano han pin/kahon:kumpirmahi an pin / kahon nga oryentasyon ngan bisan ano nga mga panginahanglan hin pagtabok
• Mga limitasyon han himan:himan nga lutahan OD + tong nga espasyo / elebeytor nga lugar nga mga pagpugong
• Mga kapilian ha pagsul-ot (kon kinahanglanon la):matig-a, sulod nga taklap, kontra-pag-abat nga praktis
• Lukop han panalipod:mga panalipod sa hilo nga gilakip (pin & kahon)

Kon paonan-o gin-iibanan han Octal an kasamok (espesipiko, diri kasagaran):

• Ginkukumpirma namon anplano han koneksyon ngan mga limitasyon han kadugtong nga himan antes han produksyon .salit an igindul-ong nga tubo katugbang han imo praktis han rig, diri usa nga "kasagaran" nga hilo.
• An kada padara nag-uupod han .pagkasubay + mga rekord han sukol, nganebidensya han pag-usisa han hilo kon igintudlok-salit an nasulod nga pag-usisa in makakapirma nga waray paglanat hin email.
• An mga parapanalipod han hilo ngan marig-on nga pagbugkos gintatratar komo bahin han pagkontrol han peligro han pagkarawat, tungod kay kadam-an nga mga isyu han paghimo nagtitikang ha pag-asikaso, diri metalurhiya.

pagpalit -una + Mga kontrol han Oktal:

An kadaot han salog han rig kasagaran tikang ha diri magkatugbang nga mga garamiton ha pag-uyat, sayop nga pagbutang han tong, o diri kontrolado nga paghimo. Octal Tubo suplay drill tubo nga may mga kapilian sa koneksyon (NC / KIF / REG / FH ug premium nga doble - abaga) ug mga pagtambal sa ibabaw (phosphating / tumbaga nga pagplatar) salit ang higot nagdalagan sa limpyo uban sa sumbanan nga mga gamit sa pag-asikaso.

Tapika an Reperensya han Kadako han Buho (para ha Pag-ipit han Tindahan, diri Tubo han Buho han Lana)

An masunod nga mga pakiana nga "kadako han pag-drill han gripo han tubo" nagtutudlok ha mga kadako han pag-drill han gripo nga ginagamit para han pag-utod han mga hilo han NPT ha usa nga kahimtang han talyer; diri hira mga tubo hin pag-drill OD / koneksyon nga mga ispesipikasyon. Para han madagmit nga reperensya: 1/8 ′′ NPT gripo nga pag-drill kasagaran .11/32 ′′ (0.344 ′′ / 8.73 mm), 1/4 ′′ NPT mao ang .7/16 ′′ (0.438 ′′ / 11.11 mm), ngan 3/8 ′′ NPT amo an .37/64 ′′ (0.578 ′′ / 14.68 mm)-pirme pag-verify kontra han tsart han taghimo han gripo para han eksakto nga serye han hilo ngan porsyento han hilo.

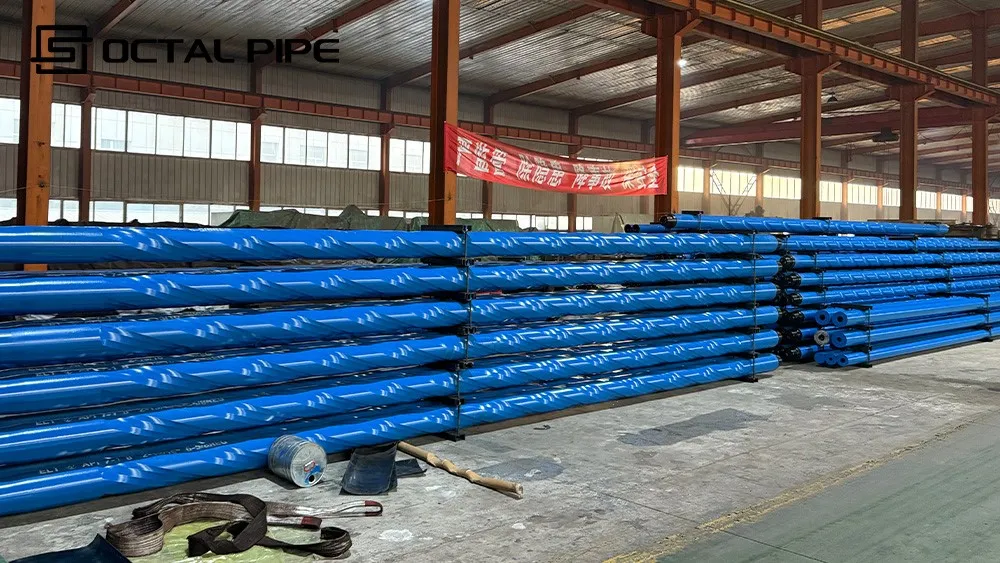

An iba-iba nga grado han mga tubo han pag-drill gindisenyo para han espisipiko nga mga kahimtang han atabay:

• E75:Ani Mas dako o katumbas sa 75,000 psi. Angayan para han mabaw/butnga -kahilarom nga mga atabay.
• X95:Ani Mas dako o katumbas sa 95,000 psi. Kinatibuk-an -katuyoan nga grado nga may mas maayo nga katig-a.
• G105:Anihon Labaw o pareho sa 105,000 psi. Ginagamit ha mas hilarom nga atabay o mas hataas nga kargamento.
• S135:Ani Mas dako o katumbas sa 135,000 psi. Kinahanglan para han hilarom nga mga atabay ngan mga kondisyon han HPHT.

Yawi nga Mekanikal nga Parametro (tag API 7-1 / 5DP):

• Kusog han Pag-ipit:Ginpamatud-an pinaagi hin nakakabungkag nga pag-eksamin para han kada grado.
• Katig-a han Epekto:Charpy V -notch nga mga pagsulay sa kritikal nga mga temperatura.
• Pagpugong han Katig-a:Himan nga lutahan 285-341 HB tipikal; lawas katig-a hugot nga regulado.
• Pagpasundayag sa Kapoy:Himan nga lutahan / lawas nga weld nga sona nga ginsulay para han siklo nga pagkarga nga pagbatok.

An pagpalit diri kinahanglan hin "hugot nga QA" nga mga pulong. Kinahanglan mo .numero nga suruklan han pagkarawatngan usa nga .putos hin dokumentonga nagpapakita han ginsukol nga mga resulta. Alang sa API 5DP drill tubo (PSL-1 / PSL-2 / PSL-3), Octal aligns sa inspeksyon sakop sa imong .PO/ITP, katapos nagdudul-ong hin mga rekord nga pariho ha mga tseke nga aktuwal nga gindudumara han iyo mga inspektor.

EN 10204 3.1/3.2 dokumento nga putos (kon gintudlok):MTC / CMTR nga adunay numero sa init, kemikal, mekanikal nga mga resulta, ug traceability nga mapa ngadto sa listahan sa pagpadara.

Mga suplay han Tubo han Oktal .API 5DP tubo nga pagbuho .para han mga programa han pag-drill diin an mga pumapalit diri gud nagtatagad mahitungod han "tubo han pag-drill ha kabug-osan" ngan mas damu mahitungod han .pagkakaangay han koneksyon, peligro han kakapoy, ngan pagkarawat nga mga papeles .nga diri magpapahinay han rig.

Nahisimang & direksyon nga mga atabay (diin an kakapoy ngan himan nga pagsul-ot han lutahan nagpapakita una)

An mga bitiis han ayam ngan pauroutro nga mga siklo nagsisirot han mga koneksyon. An pinakakomon nga sayop ha pagpalit amo an pag-order hin tubo nga diri gintratrangkahan an .plano sa koneksyon + mga limitasyon sa himan ., katapos nadiskobrehan an diri pagkakaangay durante han paghimo-up.

• Octal Tubo nga pamaagi:kumpirmahi an eksakto nga pagtawag han koneksyon ngan mga pagpugong han lutahan han himan ha PO, katapos suportahan an pagkarawat nga may ebidensya han pag-usisa / pagsukol han hilo kon gintudlok, salit "diri ini maghihimo" diri magin problema han oras han rig -.

Mga lohistika ha baybayon ngan damo nga pag-asikaso (kun diin an mga hilo nadadaot antes mapansin hin bisan hin-o)

Kun an tubo in gin-aalsa, gin-estadya, ngan ginbabalhin hin damo ka beses, "maupay pagkit-on ha pag-abot" agsob nga nagigin pin / kahon nga kadaot nga nakikita la ha rig.

• Octal Tubo nga pamaagi:tratara an panalipod komo bahin han QA-mga parapanalipod han hilo + marig-on nga pagbugkos + klaro nga pagmarka pinaagi han kadako / grado / kahilaba-salit an imo pagkarawat nga bungsaran diri nagsasagol hin mga specs ngan an imo mga tripulante diri nagsasagol han kadaot han pagpadara.

Maaslom nga serbisyo / nakakadunot nga mga likido han pag-drill (diin an sulod nga kaagnasan nagigin tinago nga gastos)

Ha mga atabay nga may .H2S/CO2, hataas nga klorido, o agresibo nga mga likido ha pagbuho ., an mga kapakyasan han tubo han pag-drill agsob magtikang sugad nga sulod nga pagkadunot o pag-ipit maiha antes an higot "maraot pagkit-on" ha gawas-katapos magpakita sugad nga temprano nga pagsalikway durante han pag-usisa o diri ginlalaoman nga pag-undang.

• Octal Tubo nga pamaagi:sakop namon ang mando sa palibot sa imong aktuwal nga palibot (mga drayber sa likido / kaagnasan + temperatura), tapos magsuplay sa API 5DP nga tubo sa pag-drill nga may usa nga .pag-usisa-andam nga putosnga nagsuporta sa pagkarawat (MTC / CMTR + mekanikal nga mga resulta, dugangNDT ngan mga kapilian ha sulod nga pagtabon kon igintudlok ha PO / ITP .), salit an nakakadunot nga -palit hin serbisyo diri nasarig ha pagbanabana.

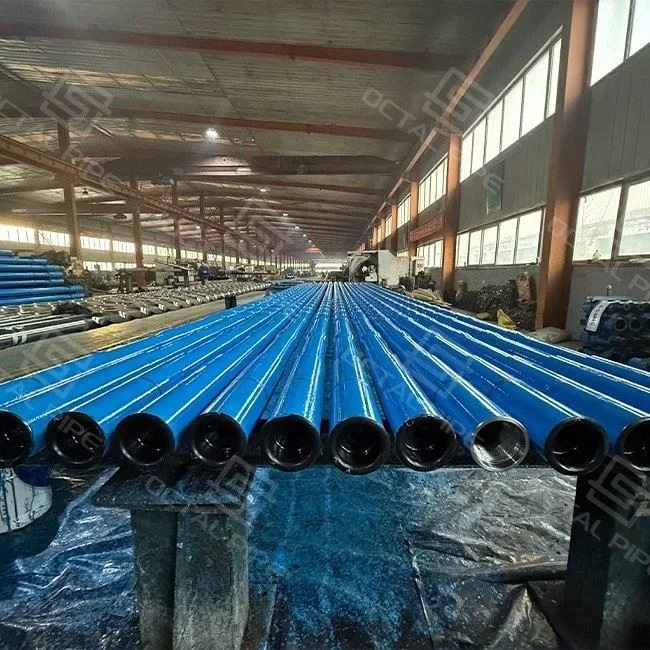

Para han mga kontratista han EPC ngan pag-drill nga nagtatanding .Mga parahimo hin tubo nga drill han Tsina .nganmga suplayer hin tubo hin pag-drill, an desisyon kasagaran nga naabot ha disiplina han pagsubay (pag-init - ngadto ha --usa nga pag-mapa), pagpanalipod han koneksyon ha panahon han pagdara, ngan kon an mga rekord han QA mahimo ig-file direkta ha sistema han proyekto (kun igintudlok ha PO / ITP).

1. Himan nga lutahan nga welding nga kalidad (ang tinuod nga istruktural nga hotspot)

2. Drill tubo talagsa la mapakyas ha butnga han lawas una-mga isyu kasagaran nga nagkokonsentrar ha palibot han .himan nga lutahan / lugar nga weldatungod kay nagdadara ini hin mga siklo han paghimo, torque, ngan pagduko. Ginkukontrol ini han Octal Pipe pinaagi han pagtratar han gin-usa nga gamit komo usa nga proseso -kritikal nga pitad, diri usa nga pagdugang hin parapliton, ngan an mga rekord han pagpadara naghihigot han gin-usa nga trabaho han himan tipabalik ha lote salit an pagkarawat diri nasarig ha "OK an hitsura."

3. Pagtambal sa kainit & pagkamakanunayon sa grado (kay ano nga ang "API 5DP" nagkinahanglan pa og pamatuod)

4. An pagpalit han API 5DP nga tubo han pag-drill diri la pagpalit hin label-pagpalit inimautro nga mekanikal nga pasundayagbatch sa batch. An Octal Pipe in nagtitipig han suplay han grado nga makanunayon pinaagi hin kontrolado nga pagproseso ngan nagsusuplay han mekanikal nga mga resulta dida han dokumento nga pack salit an pamalit in makakag-aprobar nga may ebidensya, diri mga saad han suplayer.

5. Pagmakina hin hilo & disiplina han pagsukol (himo - an pagkakasaligan ginhimo)

6. Kadam-an han mga paglangan han rig tikang ha mga hilo: pag-agulo, diri maopay nga pagkaangay, o kadaot nga mahimo unta mapugngan. An Octal nga Tubo nagtatratar han pagkontrol han hilo sugad nga kalidad han paghimo-mga hilo nga ginpapanalipdan ha pag-uyat ngan, kon an imo PO / ITP nag-aaro hini, an paghatag nag-uupod han .ebidensya han pagsukol han hilosalit an nakarawat nga grupo mahimo magpirma nga waray argumento.

7. Pagputos sugad nga bahin han kalidad han proseso (kay an pagpadara mahimo makadaot han maopay nga tubo)

8. Bisan an hingpit nga ginhimo nga tubo mahimo "mahimo nga maraot" ha lohika. Amo nga gintatratar han Octal Pipe an mga parapanalipod, pagbugkos nga karig-onan, ngan pagmarka pinaagi han kadako/grado/kahilaba komo bahin han pagkontrol han proseso-salit an imo nakarawat andam na magdalagan, diri "kinahanglan pag-urusa ngan pag-usisa utro."

Kon ikaw nagkukuha hin tubo hin drill nga igbabaligya para hin usa nga aktibo nga programa, an pinakamadagmit nga paagi ha paglikay hin "diri maghihimo" nga pagsalikway amo an pagkotar hini komo usa nga sistema nga gintutugbang, diri usa nga generic nga tubo. Estado OD / WT ug Range (R1 / R2 / R3), grado (E75 / X95 / G105 / S135), ug ang eksakto nga koneksyon nga pagtawag (NC / If / REG / FH o premium nga doble - abaga), unya pagdugang sa himan nga mga pagpugong (OD / tong yardling mga kinahanglanon) ug protector yardling. Kon an imo PO / ITP nagkikinahanglan hin ebidensya, tawaga an mga rekord ha atubangan -mga resulta han pag-anod (kadako han mandrel + pag-agi/pakyas), pagsukol han hilo, ngan NDT nga sakop la kon igintudlok -salit an kargamento umabot nga "pag-aprobar - andam" imbes nga mag-aghat hin ekstra nga pag-espesipika ha.

Kontaka yana
