API 5L nga walay tahi nga tubo

API 5L Waray tahi nga asero nga mga tubo - Abanse nga Teknolohiya sa Paghimo sa Tubo

An Octal Pipe naghimo hin komprehensibo nga API 5L Line Pipe nga mga solusyon, nga naglalakip hin pareho nga waray tahi ngan gin-welded nga mga tubo nga asero nga gindisenyo para ha mga sistema han transportasyon han petrolyo ngan natural nga gas. An amon mga kapasidad ha produksyon nagsasakop han mga grado tikang ha API 5L Gr B tubtob ha X80, nga makukuha ha pareho nga PSL1 ngan PSL2 nga mga lebel han ispesipikasyon. Ini nga mga tubo in gin-enhinyero para han nagkikinahanglan nga mga aplikasyon ha tuna / ha baybayon ngan mga palibot han maaslom nga serbisyo (H2S nga nakakadunot nga mga kondisyon nga mayda pagsunod han NACE).
Ang API 5L Line Pipe nagseserbisyo sa mga industriya sa lana ug gas nga adunay marig-on nga mga solusyon sa tubo nga gihimo alang sa nagkalainlain nga mga palibot sa operasyon. Ang carbon steel nga konstruksyon nasunod sa mga kinahanglanon sa API SPEC 5L, nga nagsisiguro sa kasarigan nga pasundayag sa sobra nga mga kondisyon sa temperatura, makadunot nga palibot, ug maaslom nga mga aplikasyon sa serbisyo nga nagsusulod sa H2S.

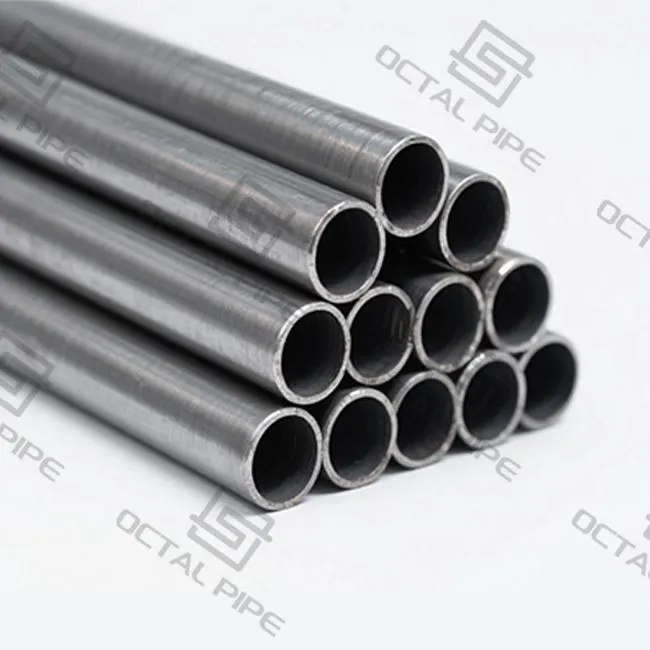

Waray tahi nga Asero nga Linya nga Tubo
Ginhimo pinaagi hin mapaso nga-ginligid nga waray tahi ngan matugnaw nga ginkuha (ginligid) nga mga proseso, nga makukuha ha mga diyametro nga maabot hin 40 ka pulgada. An waray tahi nga pagtukod nagwawara han mga kahuyangan han tahi han weld, nga naghahatag hin labaw nga integridad han istraktura para han hitaas nga mga aplikasyon han presyon.

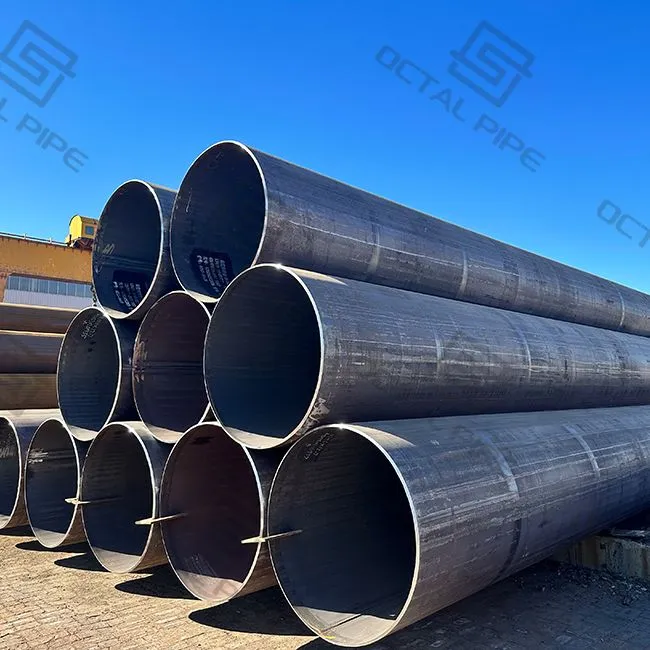

Tubo nga Linya nga Asero
Ginhimo gamit an abanse nga mga teknolohiya han pag-welding nga nag-uupod han ERW (Kuryente nga Pag-ato nga Pag-welding), LSAW (Pag-welding han Arko nga Pag-welding ha Kahilaba), ngan SSAW (Spiral nga Pag-welding han Arko nga Pag-welding) nga mga pamaagi, nga nagtatanyag hin gastos- epektibo nga mga solusyon para han sumbanan nga mga aplikasyon han presyon.
Mga Klasipikasyon han Grado han Materyal
Sumbanan nga Klase:API 5L Gr.B PSL1, PSL2, Maaslom nga serbisyo variantsMedium nga Kusog: X42, X46, X52 gradesMedium - Hataas nga Pagbuhat: X56 mga ispesipikasyon
Hataas nga Kusog:API 5L X60, X65 PSL1 / PSL2 LSAW line pipePremium Hataas nga Pagbuhat: API 5L X70, X80 grades
Mga Pagtawag han PSL2:

• N: Normal o normal nga giligid .
• Q: Ginparong ngan gin-abat hin kasina .
• M: Termomekanikal nga giligid / naporma
• S: Maaslom nga mga aplikasyon sa serbisyo (NS, QS, mga kombinasyon sa MS)
• R: Sugad -ginligid nga kahimtang

Mga Ispesipikasyon han Tubo nga Waray tahi

• Sumbanan nga Pagsunod: API SPEC 5L (Kasamtangan nga Edisyon)
• Magamit nga mga Grado: B, X42, X52, X56, X60, X65, X70 lakip na S - suffix maaslom nga serbisyo nga mga klase
• Gawas nga Diyametro Range: 1/2 "tobtob sa 40" (12.7mm ngadto sa 1016mm)
• Kadakmol han Pader: Iskedyul 10 tubtob Iskedyul 160
• Mga Pagtapos sa Katapusan: Mga katapusan nga beveled, Mga katapusan nga patag .
• Mga Sumbanan nga Kahilaba: 6 ka metro (20 FT), 12 ka metro (40 FT), o napasadya nga mga kahilaba .
• Mga pagtambal sa ibabaw: Natural nga pagtapos, Barnis, Itom nga pagpinta, FBE, 3PE nga panapton, mga kapilian sa pagtabon ug lining
• Mga Kapilian han CRA: Carbon nga asero nga may cladding o may linya nga asero nga materyales .

Mga Ispesipikasyon nga Tubo han Linya nga Ginsulud

• Mga Pamaagi sa Pag-Welding: Mga teknolohiya sa ERW, LSAW, SSAW
• Diyametro nga Kapasidad: 1/2 "ngadto sa 60" (12.7mm ngadto sa 1524mm)
• Rango han Kadakmol han Pader: Iskedyul 10 ngadto ha Iskedyul 160
• Mga klase sa katapusan: Mga katapusan nga beveled, Mga katapusan nga patag .
• Mga Kapilian ha Kahilaba: 6m, 12m, o kustomer -gintudlok nga mga kahilaba
• Mga Aplikasyon ha Ibabaw: Natural, Barnis, Itom nga pagpinta, 3PE, FBE nga mga taklap

Mga Kinahanglanon ha Kemikal nga Komposisyon .

An gin-welded nga tubo nga kemikal nga komposisyon nagtitipig hin mas istrikto nga mga parameter han pagkontrol kumpara ha waray tahi nga mga klase, pagsiguro nga makanunayon nga mga kabtangan han materyal ha bug-os nga proseso han paghimo. An karbon, manganes, posporo, ngan asupre nga sulod in eksakto nga ginkukontrol basi matuman an mga ispesipikasyon han API 5L.

Mga Kabtangan han Mekanikal nga Pagbuhat

An mga detalye han kusog han ani ngan kusog han pag-ipit in nagpapabilin nga pareho ha butnga han waray tahi ngan gin-welding nga mga klase ha sakob han katugbang nga mga grado. An mga mekanikal nga mga kabtangan in ginpapamatud-an pinaagi hin mga protokol han pag-eksamin nga komprehensibo para maseguro an pagsunod han mga kinahanglanon han API 5L.

Mga Pagtugot sa Gawas nga Diyametro:
an. Mga diyametro <60.3mm (23⁄8"): Tubo nga lawas nga pagtugot ± 0.5 mm, Tubo nga katapusan ± 0.5 mm; Mga pagtugot sa pagkabilog 0.9 mm (lawas), 0.6 mm (mga katapusan) b. ± 1.6 mm Pagkabilog Kunus o katumbas sa 0.015D (lawas), Kulang o katumbas sa 0.01D (mga katapusan) ;
Mga Pag-antos han Kadakmol han Pader:

• < 4mm: +0.6mm, -0.5mm tolerance
• 4mm ngadto ha 10mm: +0.150t, -0.125t nga pagtugot
• 10mm ngadto ha 25mm: ± 0.125t nga pagtugot
• Labaw pa o katumbas sa 25mm: +3.7mm o +0.1t (kon hain an mas dako), -3.0mm o -0.1t (kon hain an mas dako)

Mga Kinahanglanon ha Pagtadong:

• Pinakadako nga bug-os nga kahilaba nga paglihis: 0.15% han kabug-usan nga kahilaba .
• Tubo nga katapusan nga paglihis: Kulang o katumbas sa 0.3mm / metro .
• Sugaran nga gitas-on nga pagtugot: ± 200 mm (kabug-osan), ± 25.4 mm (espesyal nga mga aplikasyon)

Mga Pamaagi han Paghimo hin Tubo nga Waray tahi .
Mainit -Ginligid nga Waray tahi nga Proseso:

Bugnaw nga Ginkuha / Ginligid nga Proseso:Pag-andam han Iroy nga Tubo → Pag-usisa → Pag-atsa → Pagtambal ha Kataposan → Pag-atsara → Pag-giling → Pag-phosforization → Pagdrowing / Pagligid → Paglimpyo & Pag-ubos han Grasa → Pagtambal han Kainit → Pag-tadong han Hidrotic → Pagtipig

Mga Proseso han Paghimo han Ginsulud nga Tubo
ERW Paghimo ( Kulang o katumbas sa 24 "diametro):

LSAW / JCOE Paghimo (20 "-40" diyametro):

SSAW Paghimo (abot sa 60 "diametro):
Pag-uncoiling → Pagtadong → Coil Joiner → Pagtadong → Sulab nga paggiling → Paghatag → Pre - pagduko → Pagporma → Tack nga pagsulda → Pagputol han plasma → Tab nga pagsolda → Submer & Exdter Pagtanggal → Weld paggiling → Awtomatiko nga UT → X - Ray Pagsulay → Tubo Kataposan Pagpalapad → Hydrostatic Pagsulay → Katapusan Pag-atubang / Bevelling → Base Metal & Weld Ultrasonic Pagsulay → X Pagtabon → Pagmarka

Kalidad han Nawong:An mga tubo han ERW nagpapakita hin labaw nga pagtapos han bawbaw kumpara ha mga klase han SAW tungod han mas mahamis nga proseso han pag-welding ngan pag-iban han pagparig-on han pag-welding.
Mga Kinaiya nga Depekto:An mga depekto han ERW kasagaran nga linyado ngan madali makita pinaagi han pag-usisa han ultrasonic, samtang an mga tubo han SAW mahimo magpakita hin mga depekto ha kadamu tikang ha mga deposito han flux.
Nahibilin nga Tensyon:An paghimo han ERW nagriresulta hin mas hamubo nga nahibilin nga tensyon pinaagi han kontrolado nga pagdeporma ngan mga proseso han pag-size.
Pag-iha:An mga tubo han ERW nagtatanyag hin ginpauswag nga pag-ayad - an mga depekto han pag-welding mahimo utrohon, samtang an pag-ayad han depekto han SAW mahimo magpakilala hin mga peligro han pag-utod o pagkadunot.

Mga Benepisyo nga Waray tahi nga Tubo:

• Haluag nga imbentaryo han mga surundon nga kadako .
• Gutiay nga kadamo nga pagkamabag-o-bag-o ha damo nga mga sukol
• Mga kapasidad nga ginpasadya nga kahilaba .
• NACE MR 0175 nasunod nga mga materyales nga magamit .
• Mga eskedyol han pagpadagmit han pagdul-ong
• Dako nga diyametro nga mga kapasidad pinaagi sa mainit nga pagpalapad (tubtob sa 40 ")
• Bug-os nga pagsubay han materyal ngan pagsiguro han kalidad .

Mga Benepisyo sa Tubo nga Gin-welding:

• Gastos-epektibo nga dako nga diyametro nga mga solusyon
• Damo nga mga kapilian ha teknolohiya han pag-welding .
• Ginpahilawig nga mga kapasidad han kadako
• Makanunayon nga katukma han sukol .
• Episyente nga pag-iskedyul han produksyon .

Panguna nga Aplikasyon:

• Mga sistema han tubo han pagpasa han petrolyo
• Mga network nga panhatag han natural nga gas .
• Mga sistema han pagtirok han uma han lana .
• Tubo han proseso han pag-ayad
• Mga koneksyon han plataporma ha dagat .
• Mga imprastraktura sa pagbiyahe sa tubo .

An API 5L Line Pipe nga mga ispesipikasyon in nagseseguro hin kasarigan nga pasundayag ha mga sistema han transportasyon han tubo ha bug-os nga mga industriya han lana ngan gas, nga nakakatapo han mga internasyonal nga mga suruklan para han pareho nga PSL1 ngan PSL2 nga mga lebel han ispesipikasyon han produkto.

An ngatanan nga produkto in umagi hin komprehensibo nga pag-eksamin upod na an:

• Pag-analisar han komposisyon han kemikal
• Pag-verify han mekanikal nga kabtangan
• Diri-makabungkag nga pagsulay (NDT)
• Pagsulay han presyon han tubig
• Pag-usisa sa ultrasonic .
• X - ray nga pag-usisa (mga tubo nga gin-welding)
• Pag-usisa han sukol

Teknikal nga mga Ispesipikasyon nga sakop han kumpirmasyon ha oras han pag-order. Kontaka an amon grupo han inhenyeriya para han espisipiko nga mga kinahanglanon ha aplikasyon ngan detalyado nga teknikal nga dokumento.

Mga Sertipikasyon



Sertipiko han CE

ISO 9001 Sertipiko

Sertipiko han API Q1

Sertipiko han ABS

Sertipiko nga AP-5L

Sertipiko han API-5CT
